项目名称：陕西延长石油安源化工有限公司 100 万吨/年煤焦油加氢项目（一期）

业主名称：陕西延长石油安源化工有限公司

建设地点：陕西省神木县锦界工业园区

项目规模（装置名称）：6x104Nm3/h制氢装置

项目执行时间（年份）：2012-2015

项目工作范围： EPC总承包。

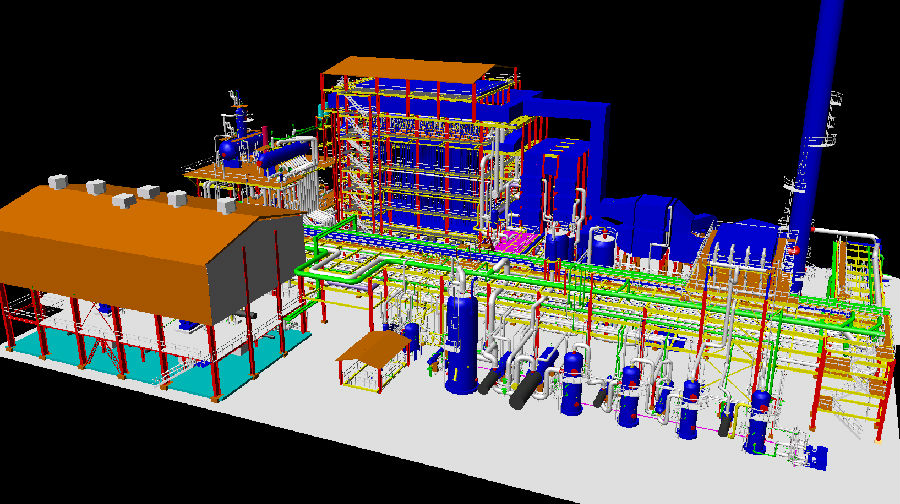

本装置设计采用三维设计软件PDS，不但直观具体的体现各管道及设备相互关系，同时保证管道材料的准确性及及时性。设计期间，共进行30%、60%、90%三次模型审查会。会同业主及各个专业及时处理设计问题，为日后装置一次性开车提供了有力保证。

本装置采用天然气+脱硫干气混合气为原料，经一段蒸汽转化、中温变换、变压吸附制取合格的产品氢气，变压吸附后的尾气送至蒸汽转化炉作为燃料气。

装置主要由四部分组成：（1）脱硫及转化工序；（2）CO变换工序；（3）压缩工序；（4）PSA提氢工序。

装置工艺特点为：

1、采用高温脱硫工艺，降低操作费用，易于操作管理；2、采用一段蒸汽转化技术，转化炉采用顶烧方箱式高效转化炉；3、设置工艺冷凝液中压汽提塔，出汽提塔的蒸汽用作转化的工艺蒸汽，汽提后的工艺冷凝液去脱盐水站；4、采用先进的变压吸附技术制取符合要求的高纯度氢气；5、本装置在开停车及事故时，工艺气体排至火炬系统燃烧，正常生产时，装置排出的可燃气体作为蒸汽转化炉的燃料。

本制氢装置设计采用了目前国内先进成熟的工艺流程和新型设备，正常生产时利用了来自VCC装置的脱硫干气作为补充原料气（约占40mol%），降低天然气用量，并采取有效的节能措施回收转化气及变换气热量，能耗指标低于国内同类装置。因此，该装置在同类产品中具有竞争力。
